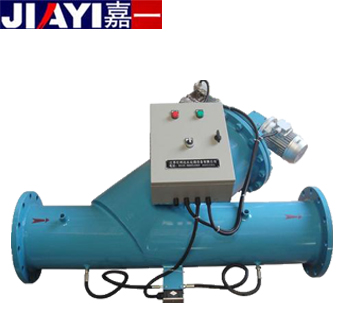

電動刷式全自動清洗過濾器（又名：智能自控過濾器）適用于各種供水系統，特別是連續運行不得停機系統。智能自控過濾器可濾去水系統中各種機械雜質，確保系統設備的安全可靠運行。它能根據進出水的壓力差值判斷過濾器的工作狀態，真正實現自動檢測、自動清洗、自動排污的功能。

智能自控過濾器主要包括：殼體、濾筒(過濾污物)、清洗機構(包括清洗刷、刷洗濾網)、控制器(收集并比較壓差信號，輸出控制信號)、清洗電機(接受控制信號，提供清洗機構所需動力)、電動球閥(接受控制信號，排出污物)。

智能型自控過濾器其內部結構為豬鬃毛刷或不銹鋼絲刷及不銹鋼濾網和傳動件組成。由傳動電機和電動閥自動完成清洗排污。操作方式為自動運行(亦可手動運行)，具有壓差和定時自動排污雙重功能。其自動化部分采用PLC可編程控制器。

1、全自動運行：一次設定數據后，BTZ即可自動檢測進出口壓差、自動清洗濾網、自動排污，真正實現無人值守。

2、精確可靠：BTZ核心部件-壓差控制器采用進口品牌，具有測量精準、控制可靠的優點，杜絕因測量控制誤差導致設備不工作或不停機的現象。

3、配置合理：用電動蝶閥作為排污閥，解決關閥不嚴密、質量不穩定的現象，更可避免電磁閥開啟速度太快對系統壓力過大的影響。

4、設計先進：BTZ吸收了自動過濾技術，采用獨特的刷洗、吸吮雙重結構，能徹底清除污物。

5、多重自我保護：控制器設有工作時間極限保護，當出現故障，導致過濾器因大量不可清除異物堵塞造成壓力損失過大，一直處于清洗排污狀態時，持續清洗時間可人為任意設定。

6、精心加工：嚴格的質保體系，嚴密組織、精心加工，使得BTZ具有領先水平的質量，使用壽命，主機15年以上，副機20年以上。

7、自動化程度高：提供標準通訊接口，可接入任何監控網絡。

工作壓力：≤1.6MPa 設定壓差范圍：0~69KPa

工作溫度：≤150℃ 電機功率：180~320W

清洗時間：任意設定 過濾精度：4~25目/in

阻力損失：2.0~8.0KPa

1、BTDS-Y電動刷式全自動清洗過濾器外形尺寸表

型 號 公稱直徑
mm d
mm d1
mm L1
mm H
mm L
mm 流量
T/h 電機
KW 重量
Kg
BTDX-50Y 50 150 25 340 320 600 19 0.18 80
BTDX-65Y 65 150 25 340 320 600 28 0.18 100
BTDX-80Y 80 200 25 370 340 650 50 0.18 130
BTDX-100Y 100 200 25 370 340 650 80 0.18 170
BTDX-125Y 125 250 32 420 400 750 125 0.25 200
BTDX-150Y 150 250 32 420 400 750 180 0.25 270
BTDX-200Y 200 350 50 540 520 900 320 0.25 350
BTDX-250Y 250 350 50 660 640 1100 490 0.25 390
BTDX-300Y 300 400 50 750 730 1200 710 0.32 480
BTDX-350Y 350 400 50 850 820 1300 970 0.32 550
2、BTDS-L電動刷式全自動清洗過濾器外形尺寸表

型 號 公稱直徑
mm d
mm H
mm H1
mm H2
mm H3
mm 流量
T/h 電機
KW 重量
Kg
BTDX-50L 50 150 840 120 310 517 19 0.18 80
BTDX-65L 65 150 840 130 310 517 28 0.18 100
BTDX-80L 80 200 860 140 330 537 50 0.18 130
BTDX-100L 100 200 910 150 330 587 80 0.18 170
BTDX-125L 125 250 950 165 370 630 125 0.25 200
BTDX-150L 150 250 965 185 370 641 180 0.25 270
BTDX-200L 200 300 1085 215 550 823 320 0.25 350
BTDX-250L 250 350 1235 245 680 975 490 0.25 390
BTDX-300L 300 400 1260 265 705 1000 710 0.32 480
BTDX-350L 350 530 1300 300 760 1060 970 0.32 550
3、BTDS-F電動刷式全自動清洗過濾器外形尺寸表

型 號 公稱直徑
mm d
mm H1
mm H2
mm Y
mm K
mm 流量
T/h 電機
KW 重量
Kg
BTDX-50F 50 150 450 120 315 315 19 0.18 80
BTDX-65F 65 150 470 120 315 315 28 0.18 100
BTDX-80F 80 200 515 150 365 400 50 0.18 130
BTDX-100F 100 200 545 150 365 400 80 0.18 170
BTDX-125F 125 250 630 150 420 455 125 0.25 200
BTDX-150F 150 250 700 180 420 455 180 0.25 270
BTDX-200F 200 300 810 230 460 505 320 0.25 350
BTDX-250F 250 350 930 280 515 570 490 0.25 390
BTDX-300F 300 400 1110 300 565 655 710 0.32 480
BTDX-350F 350 530 1290 350 615 700 970 0.32 550
1、電源配置：

請按銘牌提示電壓、功率選擇電源插座，選擇1.5m2或以上的電線接入電控柜底部的電源進線端子上。

當水流經過過濾器時，水中的機械雜質被過濾網攔截，當濾網表面積聚的雜質增加而合壓差達到0.04MPa時。壓差開關即發出信號，同時PLC即發出指令， 傳動電機啟動，排污閥打開，沉積在濾網中的雜質被轉動的刷子刷下，從排污口排出。整個刷洗排污過程無須人員操作，無須停機。同時，該設備還設有定時清洗排 污和手動清洗排污功能，保證在任何情況下出水的安全可靠。至此，BTZ型智能自控過濾器實現系統在不停機的情況下達到過濾效果，保證整個系統正常運行。
