換熱機組結構及原理

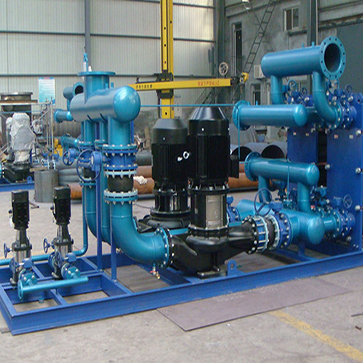

      板式換熱機組是由板式換熱器、水泵、關斷閥門（球閥、蝶閥、截止閥等）、Y型過濾器、軟連接、止回閥、安全閥、儀表等部件組成

蒸汽機組還包括減壓閥、疏水器、破真空閥、蒸汽過濾器等蒸汽組件

       機組的控制部分包括控制器、執行機構、各種傳感器和通信系統等，傳感器包括溫度傳感器、壓力變送器、壓差變送器、流量計、熱量表、液位開關和溫度開關等；執行機構包括電動調節閥、變頻器和電磁閥等

?

換熱機組的換熱原理：

二次低溫回水經過濾器除污后，經由循環泵進入換熱器，吸收一次熱媒放出的熱量，供水達到設定溫度流向供熱管網進行供熱；

一次熱媒經過濾器過濾后進入換熱器，放熱給二次介質后，管經電動調節閥后由回水管返回?zé)嵩矗訜岷笤俅螀⑴c換熱；

根據系統運行情況，補水泵適時對二次循環水系統進行定壓補水。

各部件作用

     板式換熱器：是由具有一定波紋形狀的金屬板片疊裝而成的一種新型高效換熱器,換熱板片之間由密封墊片密封和導流,分隔出冷/熱兩個流體通道,冷/熱換熱介質在相鄰兩板片形成的狹小曲折的通道中各自流過,通過相隔的板片進行傳熱。

 板式換熱器將熱能從熱網轉移到用戶系統，滿足用戶采暖及生活熱水等需要。

      水泵：通常把提升液體、輸送液體或使液體增加壓力的機器統稱為泵，用來輸送的液體包括水、油、酸堿液、乳化液、懸乳液和液態金屬等，也可輸送液體、氣體混合物以及含懸浮固體物的液體。

水泵分類

按泵軸位置分為：

1)立式泵 2)臥式泵

按吸口數目分為：

1)單吸泵 2)雙吸泵

按水泵在機組中的位置，分為：循環水泵、補水泵和增壓泵，機組中所用循環水泵多為立式單吸管道泵；補水泵多為立式多級離心泵；增壓泵為立式單吸管道泵。
